传统固定光斑激光焊，激光焦点位置保持不动，对工件装配间隙要求严苛，一旦板材拼接存在缝隙，极易出现填缝不足、熔合不良等问题，在铝材、铜等高反材料焊接中缺陷会更加突出。摆动式焊枪作为激光焊接升级配套组件，通过内置光学模块控制激光束按照预设轨迹摆动，有效放大焊缝熔宽，提升工件间隙容忍度，是当下钣金加工、新能源、工程机械、汽配制造行业的热门工艺方案。
很多加工厂在选型激光焊接设备时，会纠结普通固定光斑焊枪与摆动式焊枪的差异，不清楚摆动焊枪适用工况、摆动模式以及选型要点。本文将全面讲解摆动式焊枪定义、工作原理、多种摆动模式、核心优势、应用场景与选型方法，帮助制造企业判断是否需要搭载摆动式焊枪，同时肯普森自研摆动式焊枪，适配手持激光焊、机器人激光焊接设备，支持搭配单送丝、多送丝系统，解决各类工件焊接成型难题。
摆动式焊枪，也常被行业称为摆动激光焊接头，属于激光焊接专用升级焊枪。区别于常规激光焊枪光斑静止不动的特点，摆动式焊枪内部集成高精度振镜光学组件与伺服控制系统，不是依靠人手晃动焊枪，而是通过电控驱动镜片，让激光光斑在焊缝区域内按照设定轨迹高速往复运动。
整套摆动焊枪包含光学摆动模块、准直聚焦镜片、水冷结构、控制通讯模块，部分机型可配套送丝通道，实现激光摆动+填丝同步焊接。摆动幅度、摆动频率、摆动图形都可以在操作面板上数字化调节，灵活适配不同板材、不同焊缝宽度需求，既可以用于手持激光焊接设备，也能够搭载在机器人自动化激光焊接工作站中。
摆动式焊枪核心原理：激光器输出的激光光束进入焊枪内部，经过准直镜片传输至内置振镜反射镜片；由控制系统发出电信号，驱动伺服振镜镜片高速偏转，带动激光光斑在焊接行进方向的垂直平面内，按照预设轨迹做高速摆动。
在焊枪整体沿着焊缝向前移动的同时，激光光斑叠加一层横向摆动运动，将激光能量分散在更宽的焊缝区域。摆动的光斑持续搅动熔池，优化熔池流动状态，促进熔池内气体排出，降低气孔风险；同时加宽熔合区域，提升对工件装配间隙的容错能力。操作人员可以按需调整摆动幅度与摆动频率：幅度决定焊缝最大宽度，频率控制光斑搅动速度，搭配激光功率、焊接速度、送丝参数协同调试，获得理想焊缝成型。

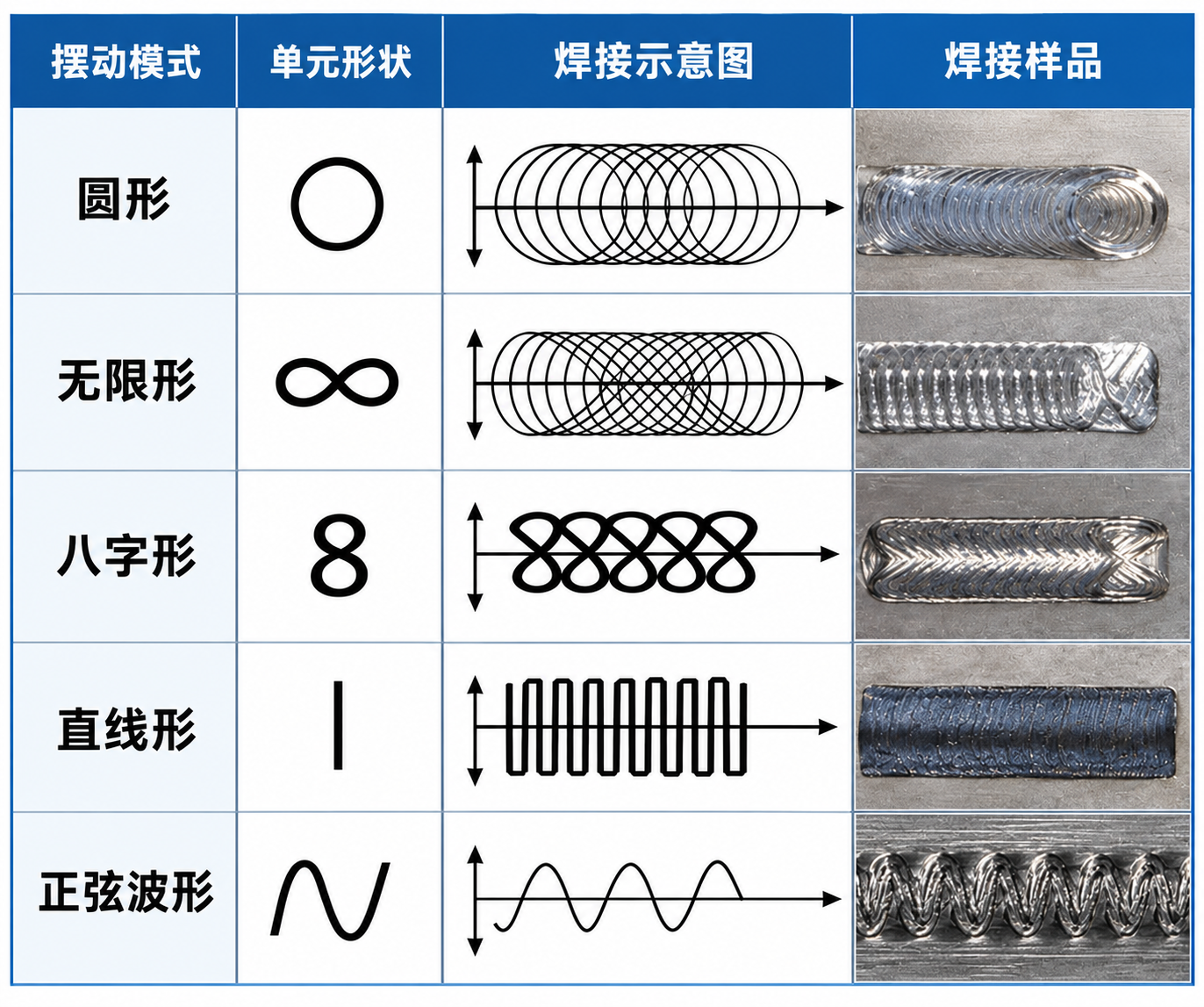

不同摆动轨迹适配不同焊缝工况，主流模式包含以下几种：
圆形摆动光斑沿着圆形轨迹持续扫描，能量分布均匀，适合环形工件、管件圆周焊缝，焊接曲面工件时熔池稳定，减少局部过热。
8字形（∞无穷大）摆动光斑走八字循环轨迹，对熔池搅拌效果更强，有利于排出熔池气泡，降低铝材等高反材料气孔缺陷，适合厚板、大间隙填丝焊接场景。
直线摆动（横向一字摆动）光斑沿着垂直焊接前进方向做直线往复摆动。结构简单，熔宽均匀，多用于平板对接缝、角焊缝，适合不锈钢、碳钢常规板材焊接，是最常用基础模式。
椭圆形摆动介于直线与圆形之间，长轴拓宽焊缝，短轴保证熔深，兼顾熔宽与熔深，适合异种材料焊接、叠焊。
提升间隙容忍度：
固定光斑激光焊一般仅可适配0.3mm以内小缝隙；摆动焊枪可稳定焊接更大装配间隙工件，降低工件前置加工、拼对工装要求，减少工件预处理成本。
优化焊缝成型，减少打磨：
摆动拓宽焊道，焊缝饱满平整，减少焊缝凹陷、咬边缺陷，焊后打磨工作量大幅下降，提升后道工序效率。
改善高反材料焊接质量：
光斑动态搅拌熔池，促进熔池内气体逸出，铝材、铜等高反射金属焊接时，有效降低气孔、裂纹概率，提升焊接良品率。
工艺适配性强，参数可调：
摆动图形、幅度、频率数字化可调，薄板低幅小频率，中厚板大摆动幅度；支持搭配送丝系统，单送丝、多送丝都可联动使用，兼顾自熔焊与填丝焊。
降低工件变形：
能量均匀分散，避免单点能量集中，热输入更均衡，薄板焊接减少烧穿风险，工件整体变形更小。
手持与自动化两用：
肯普森摆动式焊枪，既可用于人工手持激光焊，也可直接搭载机器人，适配批量自动化生产线改造。

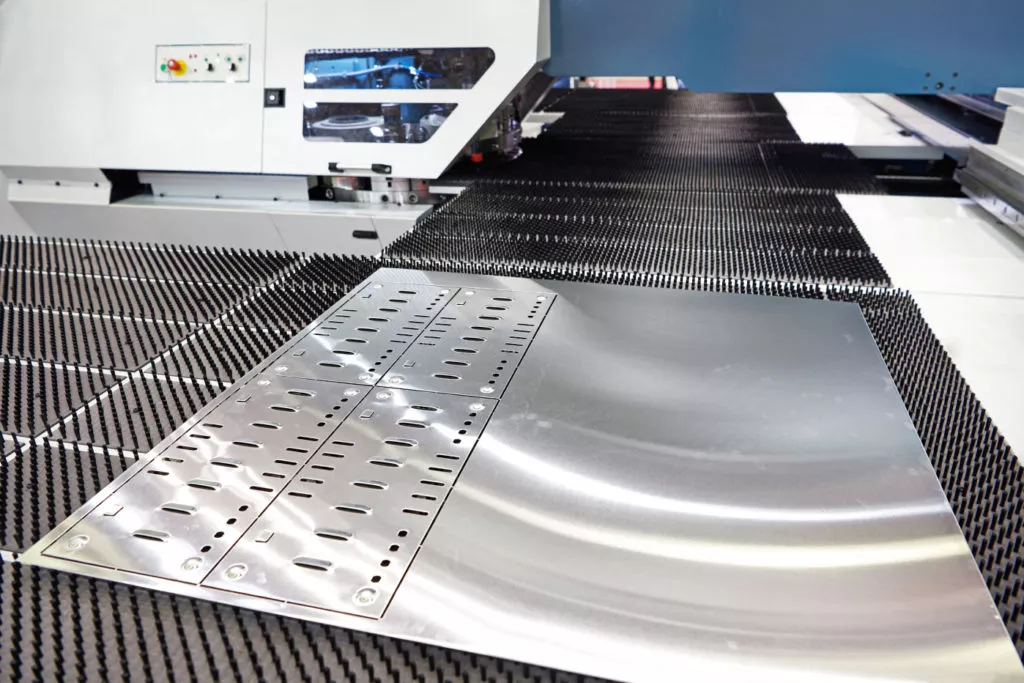

钣金行业：不锈钢钣金机箱、机柜、薄板拼接、角接焊缝，工件拼接存在小幅间隙的批量焊接；

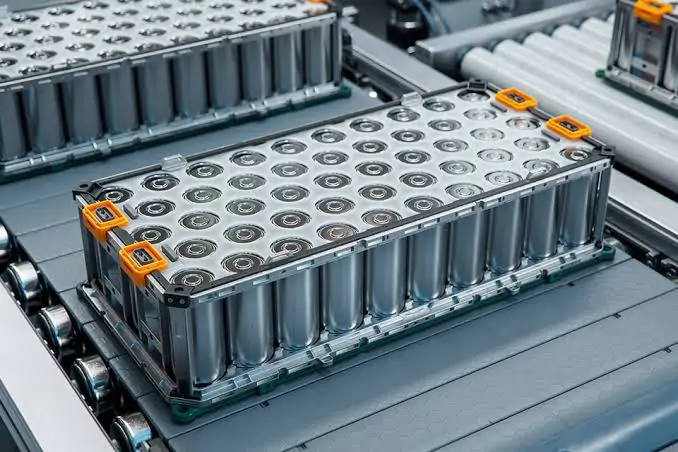

新能源行业：电池结构件、铝合金型材、储能柜体焊接，减少气孔，提升焊缝一致性；
工程机械：中厚板构件、钢结构小件、机架角焊缝，放宽工件装配公差；

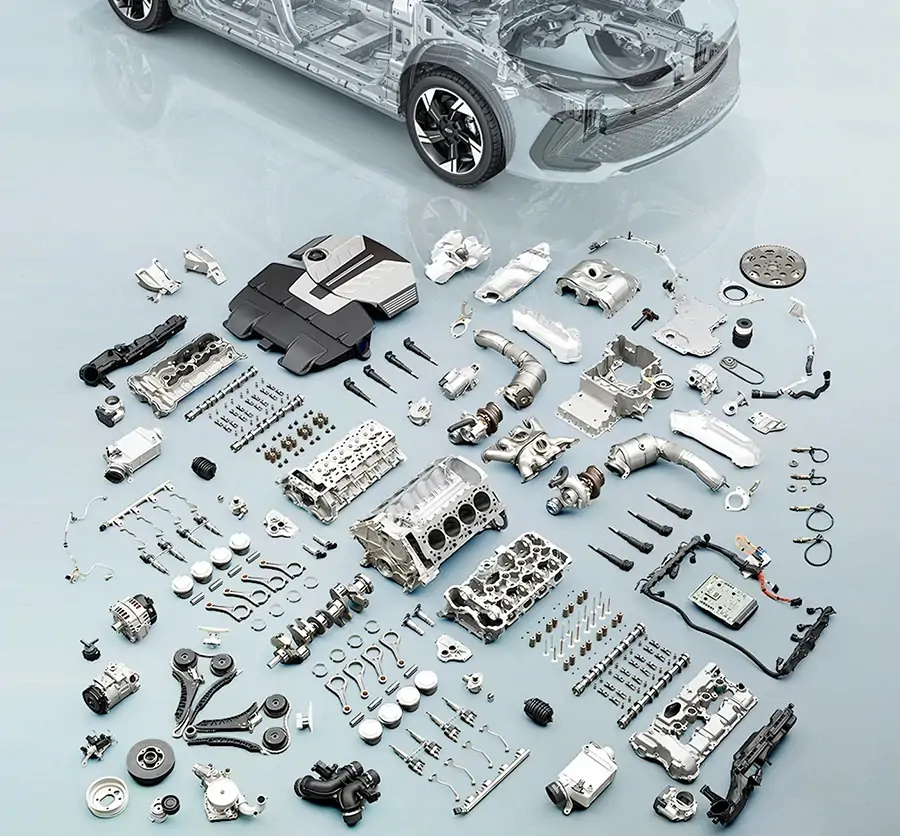

汽车汽配：铝合金零部件、管件、底盘小件叠焊与对接焊；
厨卫五金：不锈钢厨具、水箱容器，追求美观平整焊缝，降低抛光打磨成本；

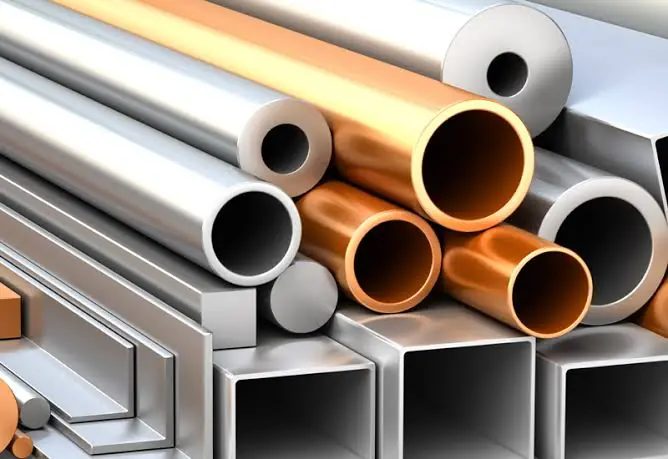

特种高反材料：铝合金、铜合金工件焊接，改善熔池稳定性，降低焊接缺陷。
适用前提：摆动焊枪适合有小幅间隙、需要加宽焊缝的工况；零间隙精密薄板高速焊接场景，固定光斑焊枪依然具备效率优势。
匹配激光器功率：
低功率1500W及以下设备，选用小幅度摆动焊枪，避免能量分散导致熔深不足；2000W及以上大功率激光设备，可选择大摆动幅度型号，适配中厚板大间隙焊接。
区分使用方式：
手持场景优先选择轻量化枪体，长时间作业降低焊工疲劳；机器人工作站选用结构紧凑、抗震动版本，保证长时间连续焊接轨迹稳定。
看目标板材材质与缝隙：
普通碳钢、不锈钢，以直线摆动为主即可；铝材、紫铜等高反材料，优先支持8字、圆形摆动模式，强化熔池搅拌；工件间隙越大，需要支持更大摆动幅度。
是否需要配套填丝：
若工件缝隙偏大，需要搭配送丝，则选择集成送丝通道的摆动焊枪，支持单送丝/多送丝联动。
冷却与连续工作需求：
长时间批量生产，优先水冷型摆动焊枪，散热稳定，减少过热停机；间断小批量加工可按需选型。
设备兼容性：
采购前确认焊枪和现有激光主机控制系统是否匹配。肯普森摆动焊枪可与自研激光焊接主机配套，支持工艺库存储，可提前安排试样打样验证效果。
摆动式焊枪不是替代普通固定光斑焊枪，而是一套工艺升级方案，核心价值就是提升焊缝熔宽、放宽工件装配间隙，优化熔池状态，改善铝、铜等高反材料焊接品质。当产品经常出现拼接缝隙、焊缝成型差、气孔多、焊后打磨量大等痛点时，摆动式焊枪就是非常合适的升级选择；如果工件装配精度高、缝隙几乎为零，固定光斑焊枪在焊接速度上会更占优势。肯普森激光自研摆动式焊枪，支持多种摆动图形自由切换，可搭配单送丝、多送丝系统，适配手持激光焊和机器人自动化焊接，针对钣金、新能源、工程机械、铝材等高反材质提供全套焊接工艺方案，支持客户寄样打样，根据工件工况推荐合适摆动参数，解决焊缝气孔、填充不足、成型差等生产痛点。如果您有工件焊接需求，想要测试摆动式焊枪工艺效果，欢迎联系肯普森激光。我们可提供免费试样打样、工艺评估、设备方案定制服务，帮您解决各类焊接难题，欢迎来电咨询。
Q1：摆动式焊枪是焊工手动晃动焊枪焊接吗？
不是。摆动是焊枪内部振镜镜片带动激光光斑自动高速摆动，焊枪本体保持稳定，不需要人工晃动，摆动轨迹、幅度全部由程序控制，焊缝一致性更高。
Q2：摆动焊枪焊接会不会熔深变浅？
同等激光功率下，光斑摆动分散能量，最大熔深会略有下降。可通过调整功率、焊接速度、摆动幅度来平衡熔深和熔宽；选型打样阶段可以通过工艺调试，兼顾熔深与焊缝宽度。
Q3：摆动式焊枪能不能搭配送丝机一起使用？
可以。肯普森摆动焊枪支持配套送丝系统，单送丝、多送丝均可联动，大间隙工件可同时实现光束摆动+填丝，填缝能力更强。
Q4：哪些材料用摆动焊枪提升最明显？
铝合金、铜等高反射金属提升效果突出，熔池搅拌有助于排出气体，减少气孔；不锈钢、碳钢存在装配间隙的工件，焊缝成型会更加饱满美观。
Q5：旧激光焊接设备可以加装摆动式焊枪吗？
要看原有激光器的控制系统是否支持摆动通讯协议。部分老旧设备主机无法驱动摆动光学模块，采购前建议沟通设备厂商进行兼容性评估，优先试样测试。
Q6：摆动幅度是不是调得越大越好？
不是。摆动幅度过大，能量过度分散，容易出现熔深不足，焊缝边缘熔合不良。摆动幅度需要匹配板材厚度、缝隙大小，配合功率、焊接速度综合调试。
